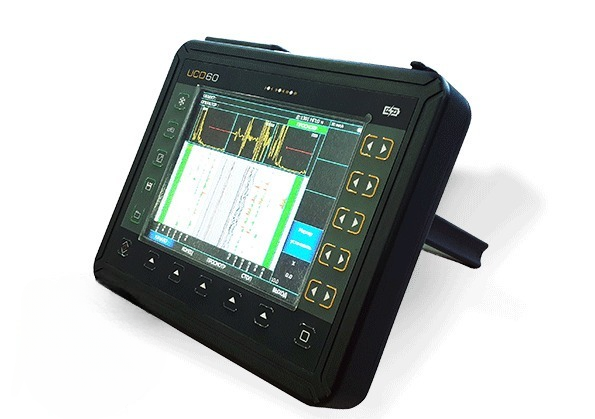

Портативный ультразвуковой сканер-дефектоскоп УСД-60-8K Weldspector представляет собой современное оборудование для неразрушающего контроля, специально разработанное для ультразвукового контроля сварных швов. Принцип работы ультразвукового дефектоскопа УСД-60-8K Weldspector основан на использовании ультразвуковых волн для обнаружения и анализа дефектов в сварных соединениях. Посредством генерации ультразвуковых волн и их отражения от внутренних дефектов, прибор позволяет выявлять возможные аномалии и оценивать качество сварных соединений.
Среди основных преимуществ портативного ультразвукового сканера-дефектоскопа УСД-60-8K Weldspector стоит выделить высокую точность и надежность при обнаружении дефектов в сварных швах, а также возможность работы в различных условиях благодаря портативной конструкции. Прибор обладает высокой скоростью сканирования и отличной проникающей способностью ультразвуковых волн, что позволяет обнаруживать даже скрытые дефекты.
Прибор УСД-60-8K Weldspector представляет собой компактное ультразвуковое устройство, включающее в себя основной блок с дисплеем для визуализации данных, специализированный ультразвуковой датчик и программное обеспечение для обработки и анализа информации о дефектах сварных швов. Портативная конструкция обеспечивает удобство при осуществлении мобильного контроля на различных объектах.
Сферами применения ультразвукового сканера-дефектоскопа УСД-60-8K Weldspector являются различные отрасли промышленности, где необходим контроль за качеством сварных соединений, в том числе судостроение, нефтехимическая и энергетическая промышленность. Оборудование может использоваться для контроля качества сварных швов практически на всех типах металлов, включая различные стали и алюминий, что делает его востребованным в широком спектре отраслей промышленности.
Технические характеристики ультразвукового сканера-дефектоскопа УСД-60-8K Weldspector включают широкий диапазон частот ультразвукового излучения, высокую глубину проникновения, а также различные режимы сканирования и анализа данных. Программное обеспечение предоставляет возможности для визуализации результатов контроля, а также генерации отчетов в цифровом формате.
Проведение полевых испытаний сканера на строящемся объекте структуры АО "Газпром". Контроль CRC-шва толщиной 21.6 мм
Дефектограмма с выявленным дефектом (глубина залегания- по всей глубине шва - непровар из-за неправильной настройки сварочного комплекса)
|
Параметры |
Характеристики |
|
Развертка |
мин.: 0 - 2,67мкс |
|
Задержка |
от -4 мкс до 1000мкс |
|
Максимальная длина контролируемого материала |
до 6000 мм (эхо-режим) |
|
Диапазон скоростей распространения ультразвуковых колебаний |
1000 - 9999 м/с |
|
Задержка в призме преобразователя |
0 - 100 мкс |
|
Демпфирование |
25 ом / 50 ом/ 1000 Ом |
|
Входной импенданс |
50 ом / 600 ом |
|
Зондирующий импульс |
радиоимпульс, амплитудой 50 или 200 В, |
|
Демпфер зондирующего импульса |
регулируемый от 0 до 15 полупериодов |
|
Частота повторений ЗИ |
регулируемая от 20 до 2000Гц |
|
Усилитель |
широкополосный 0.4-20 МГц (-6 дБ) |
|
Диапазон регулировки усиления |
100 дБ, с шагом 0.5, 1, 2 или 6 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 70 дБ, 12 дб/мкс |
|
Кривая Амплитуда-Расстояние (АРК) |
построение по 32 точкам, регулируемая по высоте |
|
Детектирование |
положительная или отрицательная полуволна, |
|
Отсечка |
компенсированная, 0 - 90% высоты экрана |
|
Детектирование |
положительная или отрицательная полуволна |
|
Зоны контроля |
три независимых зоны, начало и ширина |
|
Зоны контроля |
две независимых зоны, начало и ширина |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая, |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между |
|
Измерение амплитуды |
в процентах от высоты экрана, |
|
Дисплей |
Цветной, TFT 640 х 480 точек |
|
А-сигнал |
480 x 300 точек в стандартном режиме |
|
Память |
500 настроек с А-сигналом |
|
Интерфейс |
Ethernet |
|
Разъемы преобразователей |
2 СР50 (BNC) |
|
Аккумулятор |
Li-ion 8 А/ч |
|
Время работы |
6-8 часов от аккумуляторов |
|
Внешнее питание |
блок питания от сети 220 В, 50Гц AC |
|
Напряжение питания |
18V/3,5A DC |
|
Диапазон рабочих температур |
от -30º C до +55° C |
|
Размер (В x Ш x Д) |
210 мм x 340 мм x 75 мм |
|
Масса |
4 кг с аккумуляторами |
Ультразвуковой восьмиканальный сканер-дефектоскоп УСД-60-8K WeldSpector в базовом комплекте для контроля стыковых сварных соединений толщиной от 12 до 24 мм и диаметром от 219мм либо от 500мм (по выбору).
|
Наименование |
Кол-во |
|
электронный блок УСД-60-8К со встроенным Li-ion аккумулятором |
1 |
|
блок питания сетевой 18В / 220В |
1 |
|
защитный чехол с блендой и креплением на корпусе оператора |
1 |
|
кабель СР50-Lemo00 |
2 |
|
Преобразователь ультразвуковой П111-5-К6 |
1 |
|
Преобразователь ультразвуковой П121-2,5-65 |
1 |
|
кабель 60-Ethernet-1m для связи с ПК |
1 |
|
кабель 60-Ethernet-2m для связи с ПК |
1 |
|
Ethernet Switch для УСД-60 |
1 |
|
Сканирующее устройство на магнитных колесах для контроля изделий (по выбору клиента): |
1 |
|
Многоканальный акустический блок |
2 |
|
FD-8L Кабель коммутационный для подключения коммутатора к дефектоскопу |
2 |
|
КМ-8 запасной 8-ми канальный коммутатор |
1 |
|
программное обеспечение на CD-диске |
1 |
|
комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) |
1 |
|
Комплект ударопрочных кейсов для переноски и хранения |
2 |
Ультразвуковой восьмиканальный сканер-дефектоскоп УСД-60-8K WeldSpector в универсальном комплекте для контроля стыковых сварных соединений толщиной от 6 до 40 мм и диаметром от 219мм либо от 500мм (по выбору)
|
Наименование |
Кол-во |
|
электронный блок УСД-60-8К со встроенным Li-ion аккумулятором |
1 |
|
блок питания сетевой 18В / 220В |
1 |
|
защитный чехол с блендой и креплением на корпусе оператора |
1 |
|
кабель СР50-Lemo00 |
2 |
|
Преобразователь ультразвуковой П111-5-К6 |
1 |
|
Преобразователь ультразвуковой П121-2,5-65 |
1 |
|
кабель 60-Ethernet-1m для связи с ПК |
1 |
|
кабель 60-Ethernet-2m для связи с ПК |
1 |
|
Ethernet Switch для УСД-60 |
1 |
|
Сканирующее устройство на магнитных колесах для контроля изделий (по выбору клиента): |
1 |
|
Многоканальный акустический блок 3А8К5070-65-65 (Частота 5МГц, толщины 6-12мм) |
2 |
|
Многоканальный акустический блок |
2 |
|
Многоканальный акустический блок 3А8К2560-57-55 (Частота 2.5МГц, толщины 24-40мм) |
2 |
|
FD-8L Кабель коммутационный для подключения коммутатора к дефектоскопу |
2 |
|
КМ-8 запасной 8-ми канальный коммутатор |
1 |
|
программное обеспечение на CD-диске |
1 |
|
комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) |
1 |
|
Комплект ударопрочных кейсов для переноски и хранения |
2 |
Ультразвуковой восьмиканальный сканер-дефектоскоп УСД-60-8K WeldSpector в экспертном комплекте для контроля стыковых сварных соединений толщиной от 6 до 40 мм и диаметром от 219мм либо от 500мм (по выбору).
В стоимость включены пуско-наладочные работы на объекте заказчика и 1-2 дневное обучение персонала с выдачей свидетельства об обучении
|
Наименование |
Кол-во |
|
электронный блок УСД-60-8К со встроенным Li-ion аккумулятором |
1 |
|
блок питания сетевой 18В / 220В |
1 |
|
защитный чехол с блендой и креплением на корпусе оператора |
1 |
|
кабель СР50-Lemo00 |
2 |
|
Преобразователь ультразвуковой П111-5-К6 |
1 |
|
Преобразователь ультразвуковой П121-2,5-65 |
1 |
|
кабель 60-Ethernet-1m для связи с ПК |
1 |
|
кабель 60-Ethernet-2m для связи с ПК |
1 |
|
Ethernet Switch для УСД-60 |
1 |
|
Сканирующее устройство на магнитных колесах для контроля изделий (по выбору клиента): |
1 |
|
Многоканальный акустический блок 3А8К5070-65-65 (Частота 5МГц, толщины 6-12мм) |
2 |
|
Многоканальный акустический блок |
2 |
|
Многоканальный акустический блок 3А8К2560-57-55 (Частота 2.5МГц, толщины 24-40мм) |
2 |
|
Комплект настроечных образцов с зарубками |
6 |
|
Запасной комплект аккумуляторов |
1 |
|
Внешнее зарядное устройство для аккумуляторов |
1 |
|
Пульверизатор PolySpray для нанесения контактной жидкости |
1 |
|
FD-8L Кабель коммутационный для подключения коммутатора к дефектоскопу |
2 |
|
КМ-8 запасной 8-ми канальный коммутатор |
1 |
|
Пуско-наладочные работы и обучение персонала Заказчика (1-2 дня) |
1 |
|
программное обеспечение на CD-диске |
1 |
|
комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки, свидетельство об обучении) |
1 |
|
Комплект ударопрочных кейсов для переноски и хранения |
2 |
пока не обнаружили
Отличным преимуществом является то, что одновременно отображаются сигналы во всех каналах ультразвукового контроля в реальном времени.Результаты ультразвукового сканирования сохраняются. Прибор полностью соответствует указанным характеристикам.
